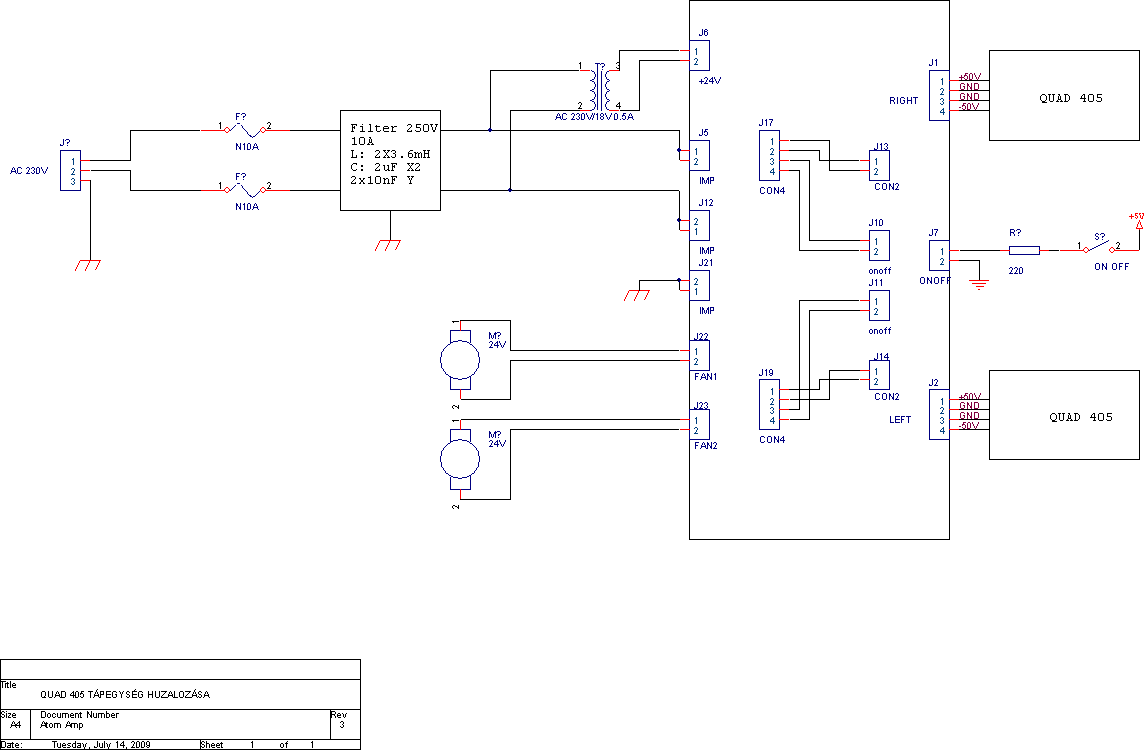

A fenti ábrán látható a huzalozási rajz. A tápegység maga 4 fő részből áll.

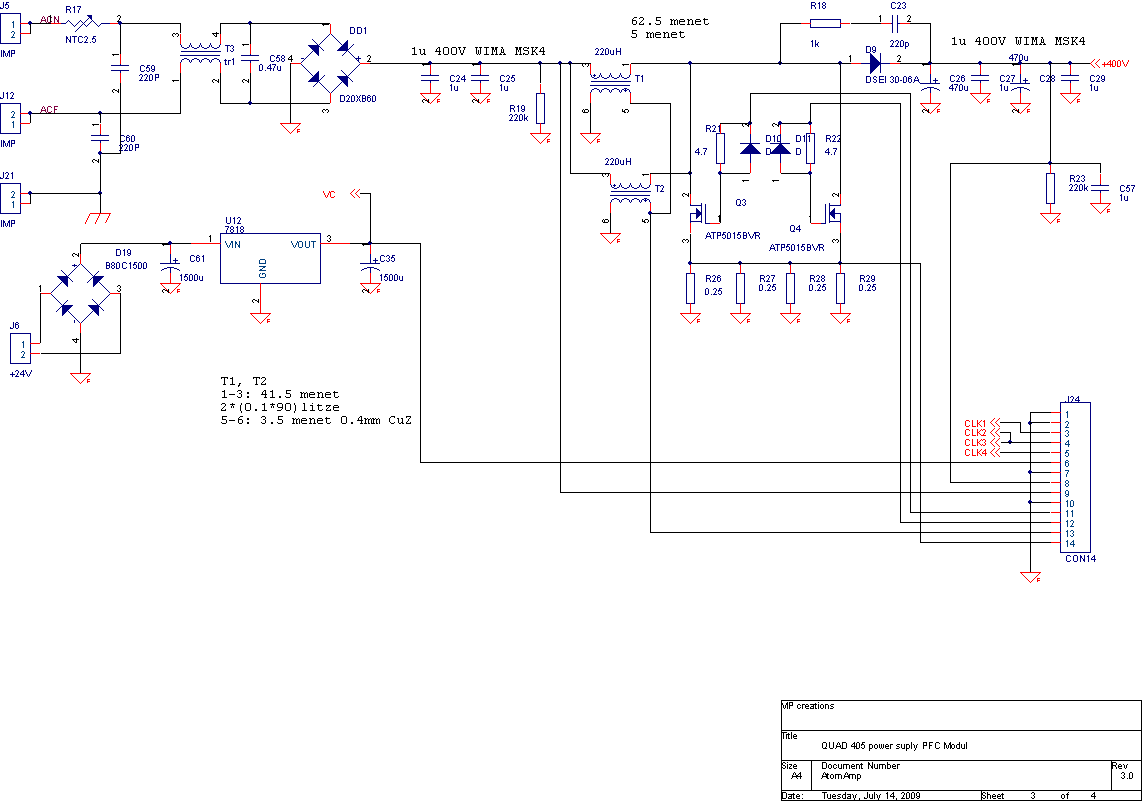

1. A bemeneti fokozat, ez egy +400V DC feszültséget előállító PFC.

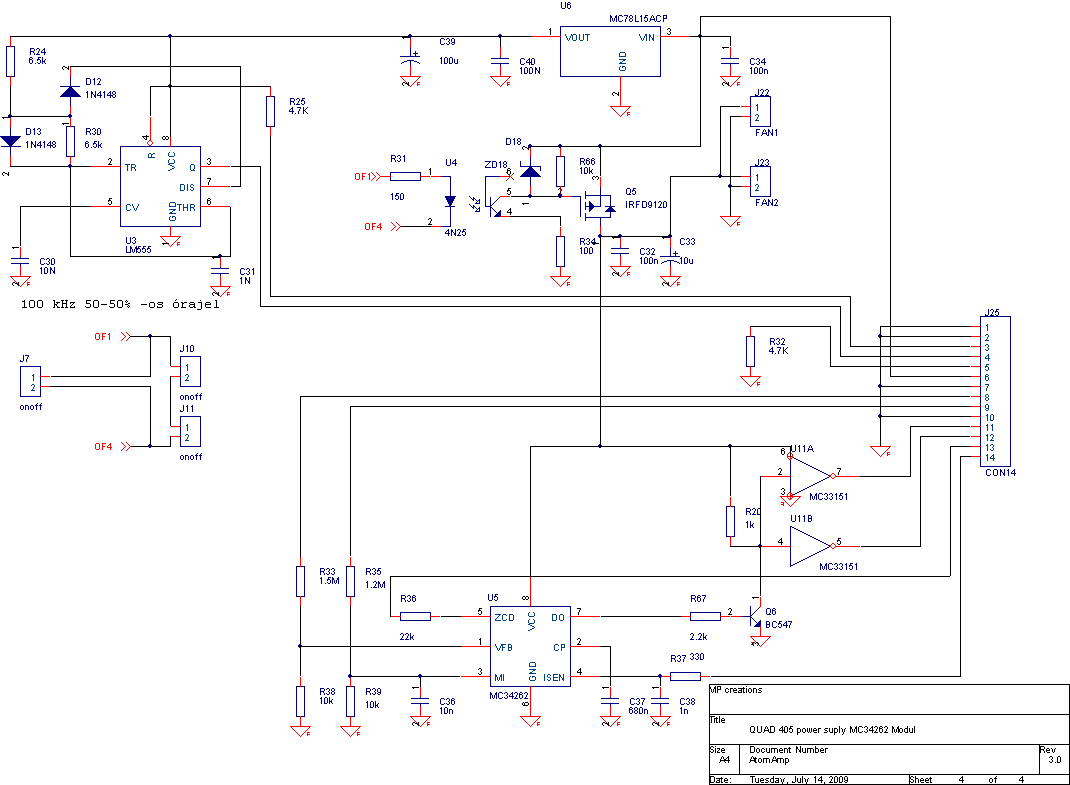

2. A vezérlő rész mely biztosítja a segéd feszültségeket illetve a ki és bekapcsolást,valamint a konverter alap kapcsolási frekvenciáját (100kHz).

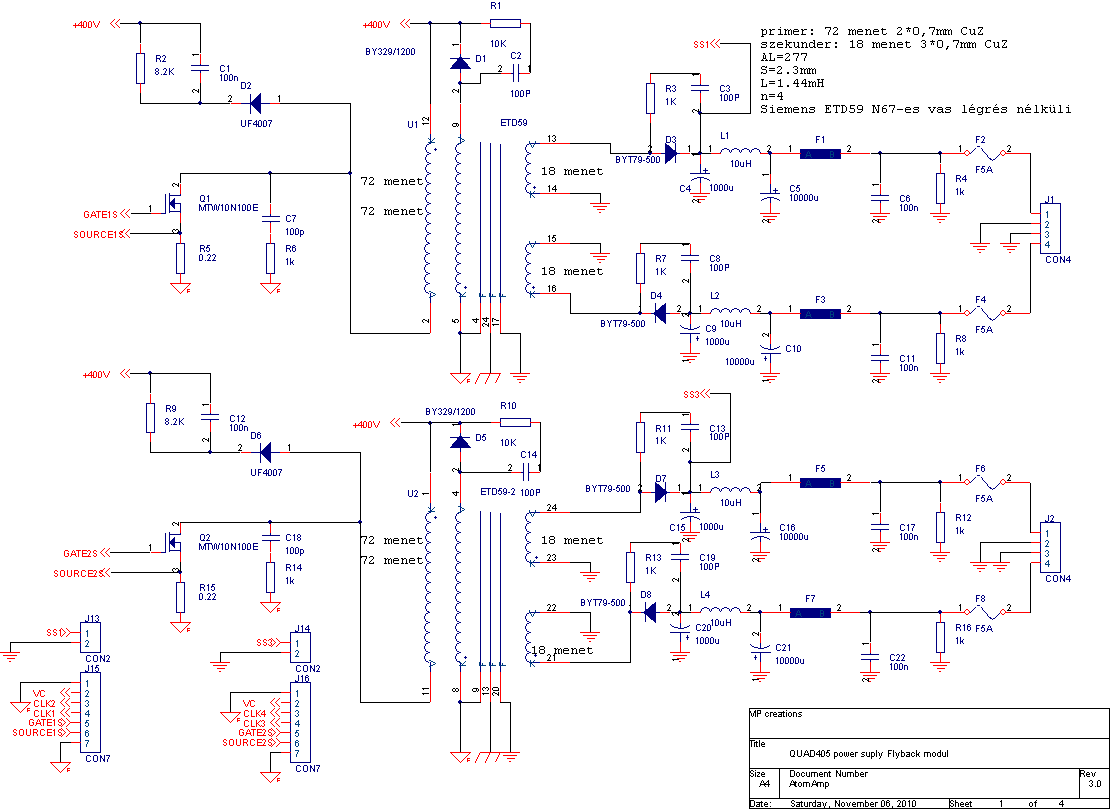

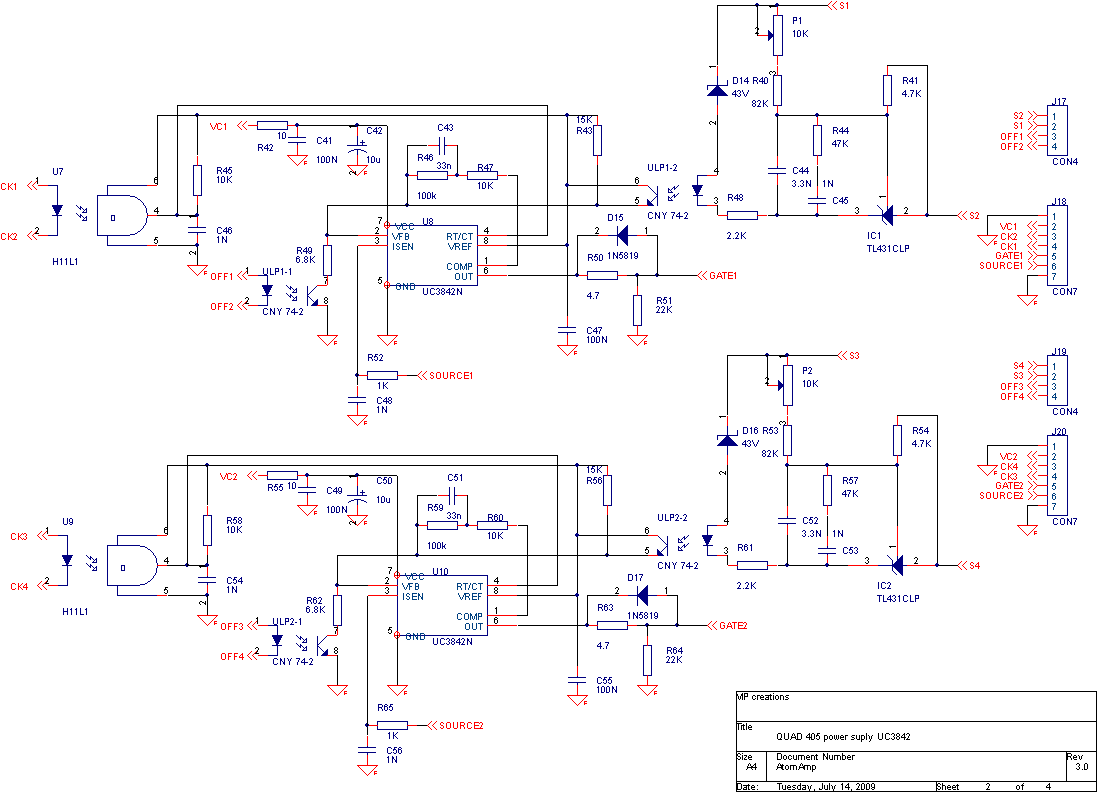

3-4. A két DC-DC átalakító (FLYBACK konverter), mely a két QUAD 405-ös csatornát külön külön hajtja meg.

Szükség van még a hűtésre is, ezt a feladatot látja el a két ventilátor (FAN1, FAN2). Az egyik a tápegységet hűti a másik a QUAD405-ös végfokozatokat.
A bekapcsoló bemenet opto-csatolóval leválasztott, ha az átfolyó áram eléri a 10mA-t akkor a tápegység bekapcsol. Ezt 5 voltról egy 220ohmos ellenállással érhetjük el, de más feszültségről is lehet meghajtani, ekkor az ellenállás értéke más lesz .
A ferritmagos transzformátorokat érdemes műgyantával kiönteni, a jobb átütési feszültségek érdekében, és persze az zaj sem elhanyagolható.
A kapcsolás kitűnően működik, a kapcsolási zaj nem hallatszik a végfokokban, szép tiszta hangzás érhető el velük.
