Rádiós azonosító kártya olvasó modulok:

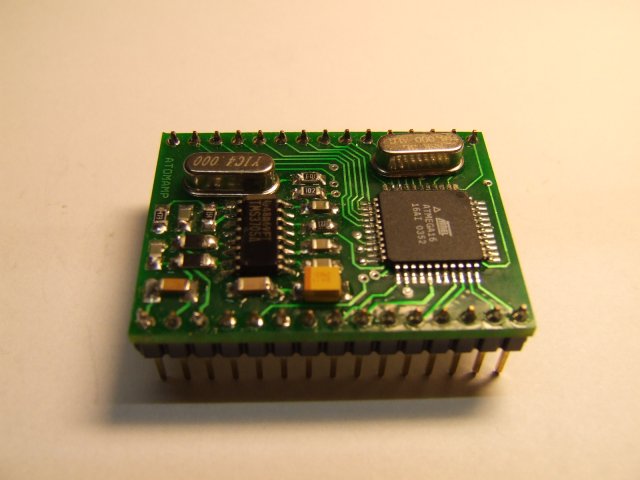

1: Atris1 alap modul. (láb és funkció kompatibilis : Series 2000 Micro Reader „RI-STU-MRD1 Texas Istrument http://www.ti.com/rfid/shtml/prod-readers-RI-STU-MRD1.shtml”)
„Lo – frekvenciás” olvasó .130kHz működési frekvencia. A modul nyomtatott áramköri hordozóra készül, a két hosszanti oldalán 15-15 lábbal ellátva IC- foglalat formájú csatlakozóba helyezhető. Tápellátás 5v, kb 50mA. Minden ki, és bemenet TTL kompatibilis, kivéve az antenna és táp bemenetek. Az antenna kialakítás: 0,5mm CUZ huzalból 66menet 50mm átmérőre. Az így kialakított antenna képes a transzpondereket (kártyákat) akár 10cm távolságból is érzékelni.
A modul soros porton kommunikál 9600 baud sebességgel, közli a leolvasott kártya azonosítóját, illetve fogadja a parancsokat. A működést két külső ledd-el láthatóvá lehet tenni, Az egyik led jelzi az adást (traszponder feltöltést) a másik a traszponder adatainak hibátlan olvasását.
A transzponder nem tartalmaz energiaforrást, ezért azt rádiófrekvenciás úton az olvasó látja el energiával. (PDF link atris1.pdf )





2: Atris2 bővített modul. Az atris1-hez hasonló kivitel, viszont többet tud mint kártyaolvasás. A modulon található egy valós óra gombelemmel, és eeprom (192kByte) memória, mely adatok tárolására alkalmas. Lehetőség van a modult beléptető rendszerként használni, mivel annak vannak vezérlő ki/bemenetei melyek tetszés és igény szerinti programozhatók. A belső óra és memória megőrzi a előre letárolt azonosítókat, így tudja vezérelni és naplózni a beléptetést. Bármely PC soros portjára kötve letölthetők az összegyűlt naplók, és feltölthetők a jogosult azonosítók. A modulhoz köthetők kapcsolók érzékelők, mágneszárak a megfelelő teljesítmény, és jel illesztő áramkörökkel.(PDF link atris2.pdf)

Használható traszponderek mindkét típushoz: (http://www.ti.com/rfid/shtml/prod-trans.shtml)
32 mm Glass Transponder R/O RI-TRP-RR2B-06
32 mm Glass Transponder R/W RI-TRP-WR2B-03
23 mm Glass Transponder R/O RI-TRP-RRHB-06
23 mm Glass Transponder R/W RI-TRP-WRHP-03
12 mm Wedge Transponder R/O RI-TRP-R9WK-03
12 mm Wedge Transponder R/W RI-TRP-W9WK-03
30 mm Disk Transponder R/O RI-TRP-R9QL-00
30 mm Disk Transponder R/W RI-TRP-W9QL-00
85 mm Disk Transponder R/O RI-TRP-R9UR
85 mm Disk Transponder R/W RI-TRP-W9UR
Mount-on-Metal Transponder R/O RI-TRP-R9VS-01
Mount-on-Metal Transponder R/W RI-TRP-W9VS-01
120 mm Cylindrical Transponder R/O RI-TRP-R9TD-16
120 mm Cylindrical Transponder R/W RI-TRP-W9TD-13
Card Transponder R/O RI-TRP-R4FF-01
Card Transponder R/W RI-TRP-W4FF-01
Keyring Tag R/O RI-TRP-RFOB
Keyring Tag R/W RI-TRP-WFOB

Antenna az olvasó modulokhoz:

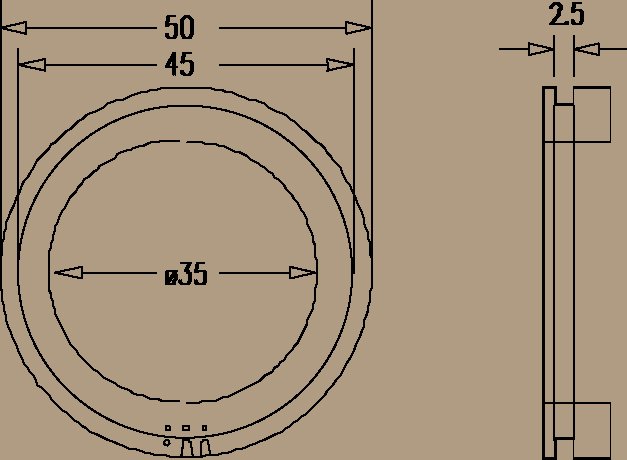

Az antenna kialakítás: 0.5mm CuZ huzalból 66menet 45mm átmérőre.
